不少人想買三坐標測量機，但確對其一點也不了解，重慶優昂機電將對三坐標測量機的各個部分做詳細介紹，希望能給各位業主一些參考。

三坐標測量機（Coordinate Measuring Machining），簡稱CMM是20世紀60年代發展起來的一種新型高效的精密測量?jī)x器，現在發展應用到機械制造、汽車工業、電子工業、航空航天工業和國防工業等部門，成為現代工業檢測和質量控制不可缺少的萬能檢測設備。目前市場上的三坐標測量機種類繁多、性能各異，所測對象和防止環境條件也都不盡相同，但究根結底，所有的三坐標測量機都大體上是由兩大功能部分構成的。

一．機械系統

機械系統由主機、測頭系統組成。主機部分是由工作臺、立柱、橋框、殼體等機械部分構成，形成三坐標測量機的主題機械結構架子。主機部分一般由三個正交的直線運動軸構成。工作臺上是X向?qū)к壪到y(tǒng)，移動橋架橫梁上是Y向?qū)к壪到y(tǒng)，中央滑架內市Z向?qū)к壪到y(tǒng)。三個方向軸上均裝有光柵尺用以度量各軸位移值。

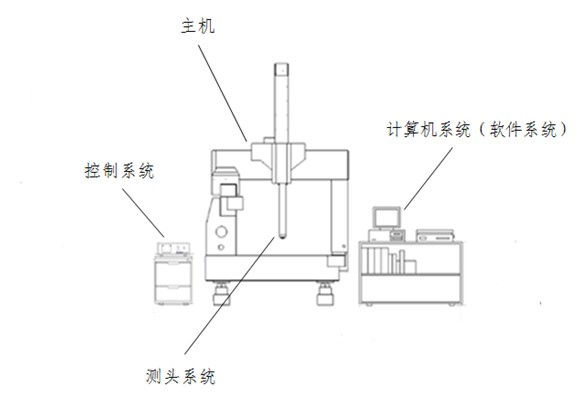

                                    三坐標測量機圖示

其中測頭部分是測量機機械系統的重要組成部分，探測系統是由側頭及其附件組成的。側頭是測量機探測時發送信號的裝置，它可以輸出開頭信號，也可以輸出與探針偏轉角度成正比的比例信號，它是坐標測量機的關鍵部分。因?yàn)閭?cè)頭精度的高低很大程度將決定測量機的測量重復性及精度，因此不同的零件最好選擇不同功能的側頭來進行測試，提高測試的精確度。

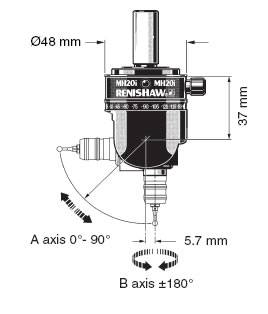

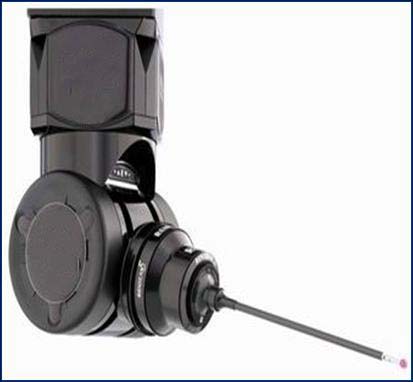

      觸發測頭                                             掃描測頭

二．電子系統

電子系統也可稱為“電氣系統”，一般由光柵計數系統、測頭信號接口和計算機等組成，用于獲得被測坐標點數據，并對數據進行處理。

重慶優昂機電出售優質的三坐標測量機，包括：DRAGON 手動測量機、FLY 全自動測量機、GREAT 大量程測量機、GREAT-D 超大量程測量機、TOP 超高精度測量機、BACRS 3D關節臂測量機、DMIS計量軟件、三維掃描儀等各式先進的三坐標測量機。
